アシバツナギ 押出成形セメント板(ECP)用 横張り対応・縦張り対応

仮設足場接続金具(壁つなぎ 雄ネジW1/2-12 控え金具)
押出成形セメント板(ECP)用 横張り対応・縦張り対応

◎押出成形セメント板(ECP)の改修工事等の壁つなぎ接続に最適です。

◎外壁材に穴明け無しで目地留めが可能です。

寸法図

New AWS-51(鉄下地用・ワッシャー付き)

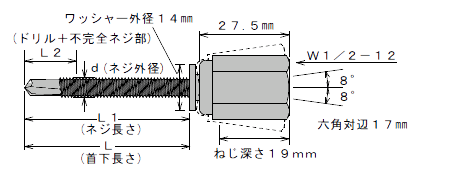

アシバツナギ New AWS-51 寸法図

AWSタイプ(鉄下地用・ワッシャー付き)

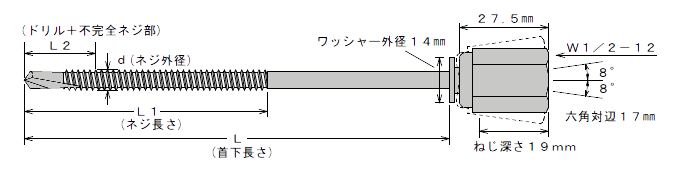

アシバツナギ AWSタイプ 寸法図

AWS8タイプ(鉄下地用・ボンデッドワッシャー付き)
アシバツナギ AWS8タイプ 寸法図

AWWタイプ(木下地用・ワッシャー付き)

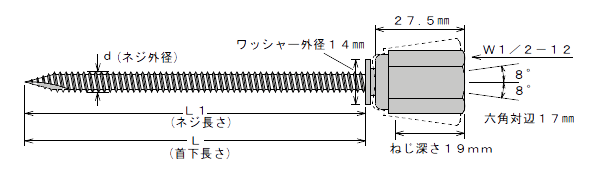

アシバツナギ AWW-105 寸法図

New SM8タイプ(鉄下地用)
アシバツナギ New SM8タイプ 寸法図

SM8×78(鉄下地用)
アシバツナギ SM8×78 寸法図

ABC 8.5×100
アシバツナギ ABC 8.5×100 寸法図

New AFCタイプ
アシバツナギ New AFCタイプ 寸法図

施工図( メーカー施工図参考)

※クリックすると拡大画像を表示します。

アシバツナギ 押出成形セメント板(ECP)用 施工図 アシバツナギ 押出成形セメント板(ECP)用 施工図 アシバツナギ 押出成形セメント板(ECP)用 施工図 アシバツナギ 押出成形セメント板(ECP)用 施工図 アシバツナギ 押出成形セメント板(ECP)用 施工図 アシバツナギ 押出成形セメント板(ECP)用 施工図 アシバツナギ 押出成形セメント板(ECP)用 施工図 アシバツナギ 押出成形セメント板(ECP)用 施工図 アシバツナギ 押出成形セメント板(ECP)用 施工図 アシバツナギ 押出成形セメント板(ECP)用 施工図 アシバツナギ 押出成形セメント板(ECP)用 施工図 アシバツナギ 押出成形セメント板(ECP)用 施工図 アシバツナギ 押出成形セメント板(ECP)用 施工図 アシバツナギ 押出成形セメント板(ECP)用 施工図 アシバツナギ 押出成形セメント板(ECP)用 施工図
用途
  • 押出成形セメント板(ECP)に使用可能な壁つなぎアンカー。押出成形セメント板の改修工事に最適。
  • 施行実績は多くあり、改修工事に限りません。
特長
  • 外壁・押出成形セメント板(ECP)に、下穴をあけることなく、目地留めにて取り付け出来ます。
  • 株式会社ノザワ「アスロック」、アイカテック建材株式会社「メース」、神島化学工業株式会社「ラムダ」などの押出成形セメント板(ECP)に対応しています。
  • 接続ナットは、360度方向に傾斜し自由回転します(New AFCを除く全タイプ)。壁つなぎに曲げ力がかかった場合、ナットが傾斜するため、ネジの折損を防ぎます。
  • さらに安全のため、ネジ部分には折損を防ぐ焼入れを採用しています。
  • ネジと接続ナット部分(カーリング)の最大引張強度は2.000kgfを誇り、他に無い技術です。
  • 壁つなぎとの接続は、壁つなぎを回転させずに、接続ナット・雄ネジを締め付けて可能です。
  • ネジ頭部の四角ビットは、カムアウトしない高トルク伝達設計で穴つぶれがありません。
  • 小箱毎にねじ込み・取り外し用の専用ビット2本入り。

【ABCタイプ】

  • 接続ナットを360度方向に18度傾斜して自由回転します。
  • ネジと接続ナット部分(ナットカーリング部)の最大引張強度は、2.000kgfを誇り他に無い技術です。
  • 小箱毎にねじ込み・取り外し用のトルクスビット(T-30X50六角対辺6.35mm)2本入り。

【NewAFCタイプ】

  • 特殊工具は不要。市販のソケットビット対辺17mm六角対辺6.35mmにて簡単に施工できます。
仕様表
品番 適応壁厚
(mm)
適応下地厚
(mm)
d(mm)×L(mm) L1
(mm)
L2
(mm)
入数
New AWS-51  35 鉄下地 1.6~3.2 6.0× 51 51 16 400
(50本×8)
AWS-106 84 鉄下地 2.3~6.0 6.2×106 75 22 240
(30本×8)
AWS-131 109 鉄下地 3.2~7.5 6.2×131 75 22 240
(30本×8)
AWS-186 164 鉄下地 3.2~7.5 6.2×186 75 22 180
(30本×6)
AWS8×53 25 鉄下地 1.6~3.2 8.0×53 40 16 240
(30本×8)
AWS8×63 35 鉄下地 1.6~3.2 8.0×63 50 16 240
(30本×8)
AWS8×78 50 鉄下地 1.6~3.2 8.0×78 65 16 240
(30本×8)
AWW-105 45 木下地 60以上 6.3×105 105   300
(50本×6)
AWW-145 85 木下地 60以上 6.3×145 145   300
(50本×6)
New SM8×53 30 鉄下地 1.6~3.2 8.0×53 40 16 400
(50本×8)
New SM8×63 40 鉄下地 1.6~3.2 8.0×63 50 16 400
(50本×8)
New SM8×78 55 鉄下地 1.6~3.2 8.0×78 65 16 240
(30本×8)
SM8×78 55 鉄下地 2.3~4.5 8.0×78 78 16 240
(30本×8)
品番 適応壁厚
(mm)
d×L
(mm)
下穴径×深さ
(mm)
ねじ込み深さ
(mm)
ケース
入数
ABC8.5×100 50 8.5×100 7×55以上 45 240
(30本×8)
New AFC10.5×100 50 10.5×100 9×60以上 50 150
(25本×6)
New AFC10.5×135 85 10.5×135 9×60以上 50 120
(20本×6)

※適応壁厚=壁材厚㎜+下地間の隙間㎜

※AWSタイプ、AWS8タイプ、NewSMタイプ、ABCタイプは半ネジ。
