アシバツナギ ツインタイプ ALC板150(ALC厚150mm用)

あと施工足場つなぎアンカー 仮設足場(壁つなぎ)接続金具 W1/2ナット
クリックすると拡大画像を表示します
アシバツナギ ツインタイプ ALC板用(ALC厚150mm用)
使用例
アシバツナギ ツインタイプ ALC板 使用例

寸法図
アシバツナギ ツインタイプ 本体 寸法図

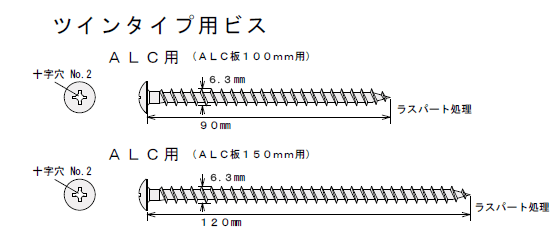

アシバツナギ ツインタイプ用ビス 寸法図

仕様表
品 名 入 数
アシバツナギ ツインタイプ ALC板用(ALC厚150mm用) 6.3×120 100本(25本×4)

品 名 入 数
アシバツナギ用 十字ビット No.2×65 10本

引張強度表
本体変形 680kgf

使用ビス 試験体 最大引張強度 状態
アシバツナギ ツインタイプ
ALC用 6.3×120
ALC150mm厚 圧縮強度3.92N/mm²
埋め込み深さ:117mm
4,805N
(490kgf)
抜け

許容荷重=最大引張強度の1/2以下を目安にご使用下さい。
施工に際しては、<使用上の注意>を厳守して下さい。
使用状態が(吊る)鉛直方向や斜め等の場合の許容荷重は、許容静荷重・許容動荷重で異なります。

製品カタログ
アシバツナギ ツインタイプ
製品カタログ
アシバツナギ ツインタイプ
ALC板用

引張強度表
アシバツナギ ツインタイプ
ALC板用

使用上の注意
アシバツナギ
アシバツナギ
アシバツナギ
  • イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください。

承認図(標準仕様書)
アシバツナギ ツインタイプ
承認図(標準仕様書)
アシバツナギ ツインタイプ

お問い合わせ

クリックするとsales@iifas.jp宛てのメールを作成しますクリックすると「問い合わせ」送信フォームにジャンプします

イイファス・オンラインショップ 【アシバツナギ ツインタイプ ALC板用150】のご購入は
イイファス・オンラインショップよりどうぞ
イイファス・オンラインショップ他にも、当社オリジナル製品(石膏ボード用アンカー、中空壁用アンカー、コンクリート用ビス、仮設足場接続金具、各種ビットなど)を販売しております。
