ドリルハンガー3分(W3/8-16)ボルト接続金具(旧 タテドイツナギ)

後付工法用 雨樋(堅樋)接続金具(W3/8-16)
クリックすると拡大画像を表示します
ドリルハンガー TWS-N・TWW-Nタイプ(クリックすると拡大画像を表示します)
ドリルハンガー TWS-N・TWW-Nタイプ


クリックすると拡大画像を表示します
ドリルハンガー
ドリルハンガー3分(W3/8-16)ボルト接続金具(旧 タテドイツナギ) ドリルハンガー3分(W3/8-16)ボルト接続金具(旧 タテドイツナギ) ドリルハンガー3分(W3/8-16)ボルト接続金具(旧 タテドイツナギ) クリックすると拡大画像を表示します
ドリルハンガー3分(W3/8-16)ボルト接続金具(旧 タテドイツナギ)
特長
  • 3分ボルト控え金具です。W3/8-16のナット付きファスナー。
  • W3/8-16(3分)のナットが固定しており、W3/8-16(3分)のボルト・寸切ボルトを簡単に取り付け可能です。
  • 雨樋・竪樋・配水管・排水パイプ等の固定に、羽子板ボルトの接続にも最適です。
  • 取り付けは、対辺14.0mmのソケットビットにて締め付けてください。
  • 鋼製下地(C型鋼・デッキプレート・H型鋼など)、木下地へ取付可能です。
  • TWS-N・TWW-Nタイプのナット(対辺14mm)及びネジ部、3014の本体とナットは高耐食性防錆処理(ラスパートシルバー)
  • ワッシャー部は、耐候性・耐薬品性に富むネオプレンにステンレスを一体化。


TWS-N(鋼製下地用ナットタイプ ドリルポイント)
TWW-N(木下地用ナットタイプ スプーンポイント)

施工例
ドリルハンガー3分(W3/8-16)ボルト接続金具(旧 タテドイツナギ) 施工例

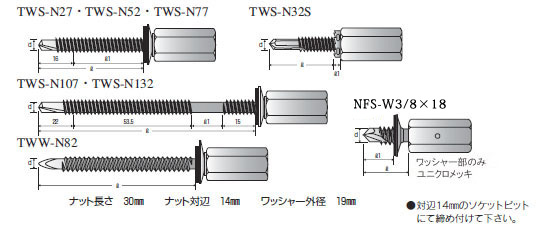

寸法図
ドリルハンガー3分(W3/8-16)ボルト接続金具(旧 タテドイツナギ) 寸法図

ドリルハンガー3分(W3/8-16)ボルト接続金具(旧 タテドイツナギ) 寸法図

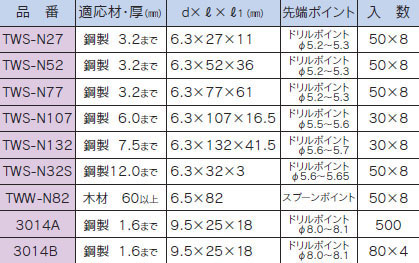

仕様表
品 番
φd (mm)×l (mm)
最大引張強度(kgf)
適応
壁厚
(mm)
下地厚(mm)
入数
TWS-N27
6.3×27
1.6t-288 2.3t-496 3.2t-607
11
1.6~3.2
50×8
TWS-N52
6.3×52
1.6t-288 2.3t-496 3.2t-607
36
1.6~3.2
50×8
TWS-N77
6.3×77
1.6t-288 2.3t-496 3.2t-607
61
1.6~3.2
50×8
TWS-N107
6.3×107
2.3t-446 3.2t-859 6.0t-1860
85
2.3~6.0
30×8
TWS-N132
6.3×132
3.2-823 4.5t-1,338 7.5t-1,955
110
3.2~7.5
30×8
TS-PN50
6.3×45
ドリルネジ本体強度 平均値
ねじり破断強度233.2kgf-cm
剪断強度1,363kgf
引張破断2,098kgf
50
12.0以下
50×8
TS-PN75
6.3×70
75
12.0以下
50×8
TS-PN100
6.3×95
100
12.0以下
30×8
TWW-N82
6.5×82
米トガ材-963 スギ材-772
21
60以上
50×8


ドリルハンガー3分(W3/8-16)ボルト接続金具(旧 タテドイツナギ) 寸法図
品 番 φd (mm) L×L1×L2 (mm) 六角対辺(mm) 最大引抜強度(kgf) 入 数
3014A 19 55×18×30 14 0.6t 200
0.8t 280
1.2t 330
1.6t 580
500
3014B 19 55×18×30 14 80×4
  • 対辺14mmのソケットレンチにて締付けて下さい。(市販のソケットレンチで施工できます)
