タテドイツナギ (W3/8-16)ボルト接続金具 TS-PN100 鋼製下地用パイプタイプ
後付工法用 雨樋(堅樋)接続金具(W3/8-16)
タテドイツナギ (W3/8-16)ボルト接続金具 TS-PN100 鋼製下地用パイプタイプ(クリックすると拡大画像を表示します) クリックすると拡大画像を表示します
タテドイツナギ (W3/8-16)ボルト接続金具 TS-PN100 鋼製下地用パイプタイプ(クリックすると拡大画像を表示します)

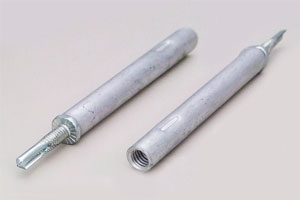

▲ タテドイツナギ (W3/8-16)ボルト接続金具 TS-PN100
ドリルハンガー  PN専用ビット
▲ PN専用ビット
ドリルハンガー  固定クサビ
▲ 固定クサビ
特長
  • 3分ボルト控え金具です。W3/8-16のナット付きファスナー。
  • パイプ部の内部はW3/8-16(3分)の雌ネジになっております。
  • 雨樋・竪樋・配水管・排水パイプ等の固定に最適です。羽子板ボルトの接続にも最適です。
  • 取り付けは、付属の専用ビットを用います。(小箱毎に専用ビット1本付いてます)
  • 共回り防止の固定くさび付き
  • 高耐食性防錆処理(ラスパートシルバー)仕上げ、固定くさびはステンレス製。


TS-PN(鋼製下地用パイプタイプ ドリルポイント)

施工例
タテドイツナギ 施工例

寸法図
タテドイツナギ 寸法図

仕様表
品 番
φd (mm)×ℓ (mm)
最大引張強度(kgf)
適応
壁厚
(mm)
下地厚(mm)
入数
TS-PN50
6.3×45
ドリルネジ本体強度 平均値
ねじり破断強度233.2kgf-cm
剪断強度1,363kgf
引張破断2,098kgf
50
12.0以下
50×8
TS-PN75
6.3×70
75
12.0以下
50×8
TS-PN100
6.3×95
100
12.0以下
30×8


品 名
入 数
固定クサビ
50×10
PN専用ビット
10×10
※PNタイプは小箱に専用ビット1本付

製品カタログ
タテドイツナギ
(W3/8-16)ボルト接続金具

製品カタログ
タテドイツナギ<br>(W3/8-16)ボルト接続金具

  • イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください。
