【チェーン吊り用クランプ】

チェーン吊り用クランプ

足場吊りチェーンクランプ
ビックアイボルト付き H鋼用
チェーン吊り用クランプ
専用ビット
専用ビット
座彫り機能付き押しネジ
座彫り機能付き押しネジ

用途

  • 足場吊りチェーンクランプ。
  • 道路、高架橋、橋梁、高架(高速)道路工事等の点検・改修工事に、工場の高い天井改修に、耐震補強工事に、素早く安全確実に足場吊りチェーンを施工可能。

特長

  • 世界初の座彫り(SPOT FACING)機能付き押しネジ(ミーリングドリルポイント)を採用、H鋼にガッチリ食い込み脱落等を防ぎ安心・安全を維持します。
  • クランプ本体は、オールS45C製で強靱、機能的な形状、品質も安定しています。

施工方法

チェーン吊り用クランプ 施工方法

H鋼フランジにクランプの開口部を奥まで挿入する

チェーン吊り用クランプ 施工方法

座彫り機能付き押しネジで締め付ける

チェーン吊り用クランプ 施工方法

専用ビットのストッパーがボルト頭部に当たるまで座彫りをする

チェーン吊り用クランプ 施工方法

吊りチェーンを取り付ける(アイボルトは360度方向に回転可能)

チェーン吊り用クランプ 施工方法

ナットにて上下を調節(吊りチェーンは45度範囲内の方向が可能)

許容荷重

A:垂直方向 7.0kN(709kgf)

B:45度方向 4.6kN(472kgf)

■座彫り機能付き押しネジ締め付けトルク目安: 44.1N・m(450kgf・cm)

■アイボルト溶接部破断強度: 27.8kN(2,835kgf)

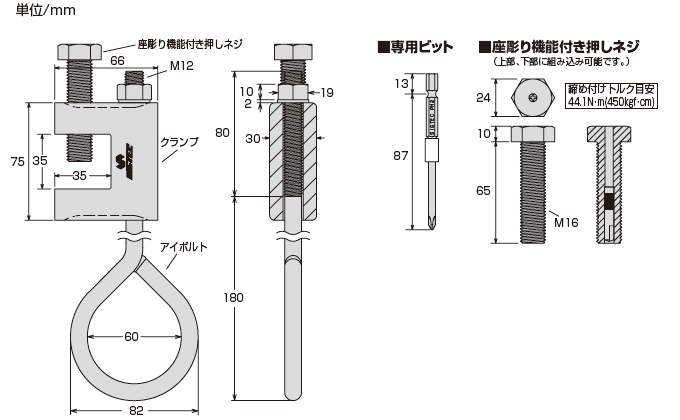

サイズ表

仕様表

コード 品 番 内容
711970 CC-Hセット クランプ:1、アイボルト:1、座彫り押しネジ(ミリネジ):1、
座彫りドリル:1、六角ナット:1、ワッシャー:1、専用ビット:1
711971 CC-HC 66×75 クランプ
711972 CC-BHM 16×65 座彫り押しネジ(ミリネジ)
711973 CC-D6 6×35 座彫りドリル
711964 CH-EB 12×260 アイボルト
711967 CH-N 12 六角ナット
711968 CH-W 12 ワッシャー
506093 CC-CB 2×100 専用ビット

使用上のご注意

  • 必ず足場チェーンの許容荷重以内で使用して下さい。
  • (社)仮設工業会編の足場工事実務マニュアルのつりだな足場に準じて施工を行って下さい。
  • 本品はチェーン吊り以外の使用をしないで下さい。
  • H鋼への取り付けは、本体のコの字部分の一番奥まで挿入して下さい。
  • 座彫り機能付き押しネジの締め過ぎに注意して下さい。締め付けトルク目安44.1N・m(450kgf・cm)
  • 付属の専用ビットでの座彫りは、1,500~2,500/rpmの回転専用のスクリュードライバーを使用して下さい。
  • H鋼から取り外し後は市販の錆止め材をスプレーして補修して下さい。
  • 製品は改良の為予告なく変更することがありますのでご了承下さい。

製品カタログ

チェーン吊り用クランプ
製品カタログ
チェーン吊り用クランプ
チェーン吊り用クランプ
引張試験成績書
チェーン吊り用クランプ

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください

承認図(標準仕様書)

チェーン吊り用クランプ CC-Hセット
承認図(標準仕様書)
チェーン吊り用クランプ CC-Hセット
チェーン吊り用クランプ コンクリート側壁用 CH-Wセット・コンクリート天井用 CH-Cセット
承認図(標準仕様書)
チェーン吊り用クランプ コンクリート側壁用 CH-Wセット・コンクリート天井用 CH-Cセット
チェーン吊り用クランプ 鋼桁ウェブ用 CH-SWセット
承認図(標準仕様書)
チェーン吊り用クランプ 鋼桁ウェブ用 CH-SWセット
