高ナット付きハンガー NFS-W3/8×18
ボルト支持金具 たてどい（雨どい）接続 後付工法用
ドリルハンガー一覧（クリックで拡大画像を表示します）
特長
- 吊りボルト支持金具。W3/8-16のナット付ファスナー。
- W3/8-16（３分）のナットが固定しており、ズンギリボルトなどを簡単に接続します。
- 鋼製下地、天吊り用Ｃチャンネル鋼材、デッキプレートなどに使用できます。
- 雨樋（竪樋）の取付け・リフォーム工事、配水管・排水パイプ等の固定、羽子板ボルトの接続にも最適。
- 対辺14.0mmのソケットビットにて締め付けてください。
- 本体は、呼び径:φ8mmのドリル（刃先）。
- 本体とナットは、錆びにくい高耐食性防錆処理（ラスパートシルバー）仕上げ。
- ワッシャーは、耐候性・耐薬品性に富むネオプレンと一体化したボンデッドワッシャーを採用。

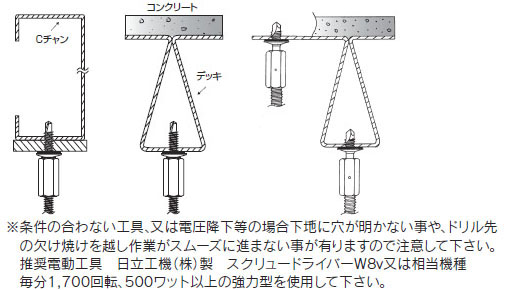

施工例

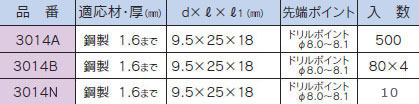

仕様表
※適応厚＝建材厚㎜＋下地間の隙間㎜
| 品 番 | 適応下地・厚 (mm) |
d×L (mm) |
L1 (mm) |
入 数 | 商品コード |
|---|---|---|---|---|---|
| NFS-W3/8×18 | 鉄下地 0.6～1.6 |
9.5×18 | 7 | 500 | 000093 |
表面処理一覧表
| コード | 商品名 | ナット部 | ネジ部 | ボンデッドワッシャー部 |
|---|---|---|---|---|
| 000093 | NFS-W3/8×18 | ラスパートシルバー | ラスパート(クロムフリー) | 亜鉛メッキ鋼板+EPDM製 |
引張強度表
高ナットカーリングカシメ部は最大引張強度19,613N（2,000kgf）
| 品 番 | 最大引張強度 N（Kgf） t=下地厚（㎜） | |
|---|---|---|
| NFS-W3/8×18 | 亜鉛めっき鋼板 0.6t | 1,961N（200kgf） |
| 亜鉛めっき鋼板 0.8t | 2,746N（280kgf） | |
| 亜鉛めっき鋼板 1.2t | 3,236N（330kgf） | |
| 亜鉛めっき鋼板 1.6t | 5,688N（580kgf） | |
※安全率は吊る場合＝4.0 壁面施工の場合＝2.0を目安にして下さい。
※施工状態の良し悪しで記載した最大引張強度は大きな差が生じますので充分配慮して下さい。
※鋼製下地・木下地用の推奨工具はコードレススクリュードライバー（14.4V以上の機種）で毎分1,300～1,700回転です。
※コンクリート用の推奨工具はコードレススクリュードライバー（18V以上の機種）で毎分500～1,700回転です。（インパクトレンチによる過分な締め付けは最大引張強度の保証はできません。）
※コンクリート用の下穴径及び穿孔深さは厳守して下さい。（下穴径は過少、過大では最大引張強度の保証は出来ません。）
※コンクリート用の穿孔に際しては、穴内の切粉除去をして下さい。
※木下地の場合木質、部位、樹齢、水分含有率、ねじ込み深さにより強度が異なりますので配慮して使用して下さい。
※鉄下地が厚い場合で、ネジ立てがスムーズに出来ない場合は、回転を下げてトルク調整して下さい。
※付属の専用ビットを必ず使用して下さい。
※締結下地に直角にねじ込み、曲げ方向の荷重が掛からない状態で接続して下さい。
※下穴を別工具で穴あけしての使用は最大引張強度の保証はできません。
※製品は改良の為予告なく変更することがありますのでご了承下さい。
製品カタログ
| 高ナット付きハンガー 製品カタログ |
|---|
 |
| 高ナット付きハンガー NFS-W3/8×18 PHN-W3/8×8.5×35 引張強度表 |
|---|
 |
| 高ナット付きハンガー 使用上のご注意 |
|---|
 |
